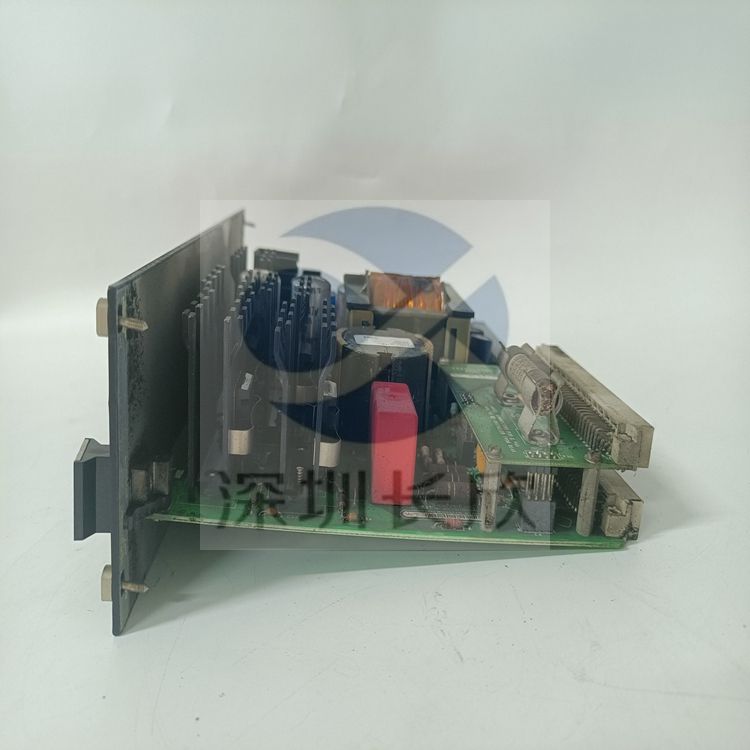

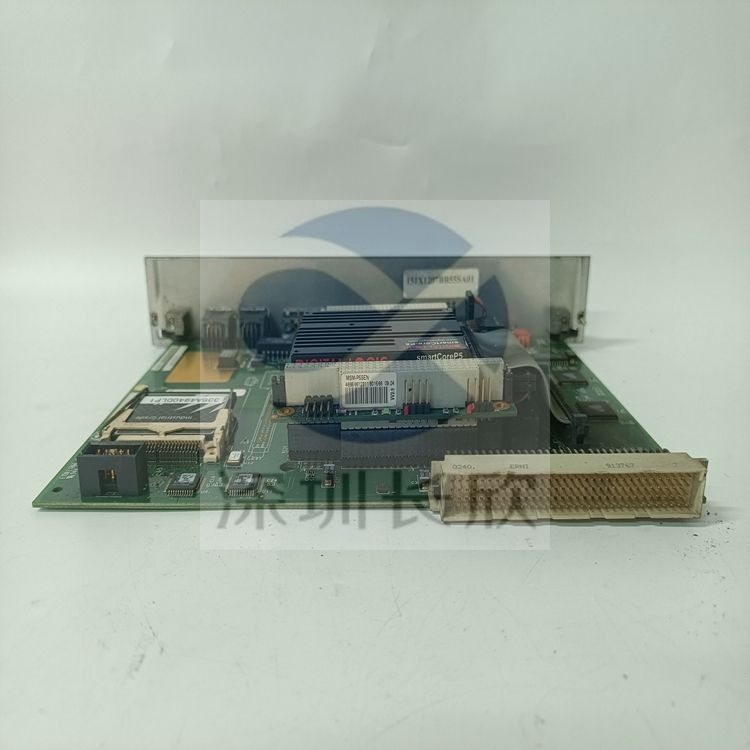

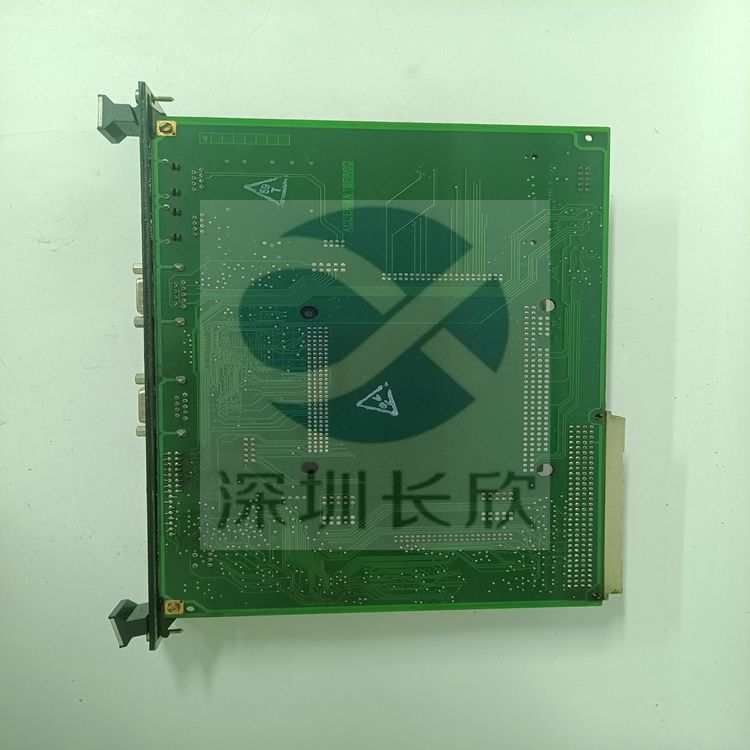

GE IS200BAIAH1B

IS200BAIAH1B是為通用電氣的Mark VI系列設計的PCB。Mark VI是Speedtronic蒸汽和燃?xì)廨啓C(jī)管理系統的第五個版本，該系統由保護參數和關鍵控制的三重冗余備份開發。MKVI包括基于計算機的操作員界面（Windows 2000或XP）和以太網通信。

IS200BAIAH1B被設計為用作橋接應用程序接口板。該板為端子板的信號輸入提供接地參考和隔離。每個板都設計有一個板載EEPROM，其中包含不用于移除或現場編程的固件。

IS200BAIAH1B采用窄黑色前面板。該面板包括一個標有“IMOK”的綠色LED。該面板還帶有板號和警告“僅安裝在插槽1中”。IS200BAIAH1B是一個創新系列板，設計用于放置在特定的機架插槽中。如果將此板安裝到不正確的機架插槽中，則可能會損壞此板。

IS200BAIAH1B有三個繼電器、六個變阻器、四個跳線開關、三個測試點和幾個集成電路。該板的一個邊緣上有兩個背板連接器。跳線應位于VIN位置或4-20 mA位置。

操作IS200BAIAH1B時，應始終佩戴手腕接地帶。電路板可能會被靜電損壞。我們的團隊將在運輸過程中使用防靜電包裝來保護IS200BAIAH1B。請遵循制造商手冊和數據表中所述的所有安裝程序。如果尚未保留，請參閱通用電氣出版物GEI-100268以獲取信息。
